Arcalis Framekit

Telaio Carbon SSL Fiber
Taglie 48, 51, 54, 56, 58, 61 cm

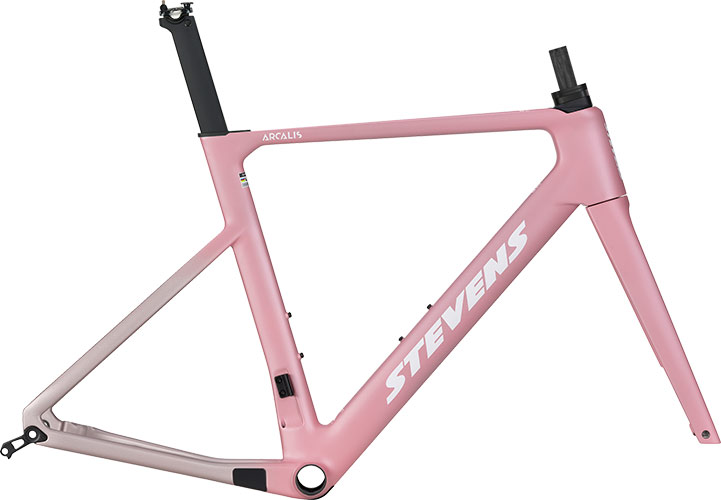

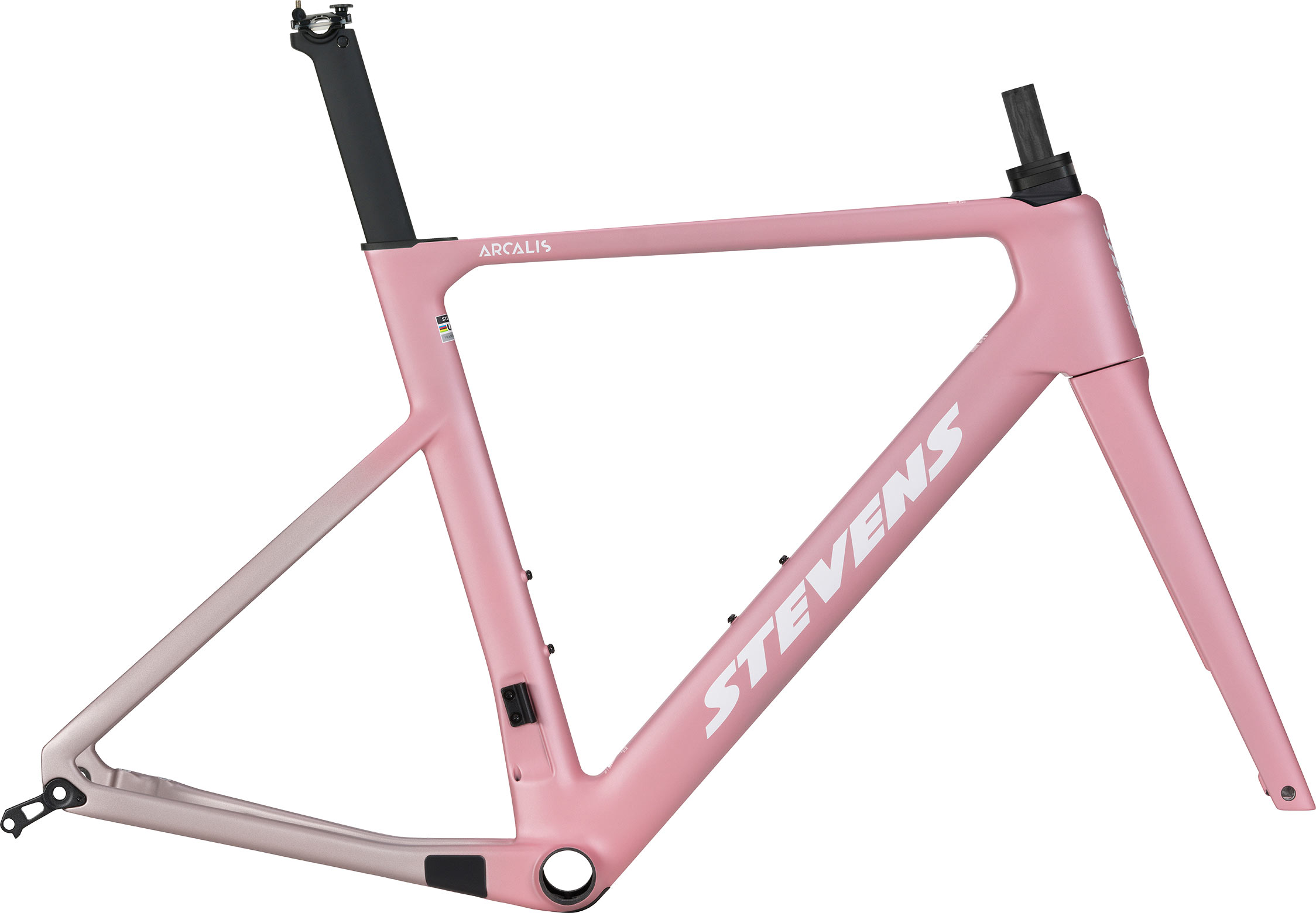

Colors Dusty Pink

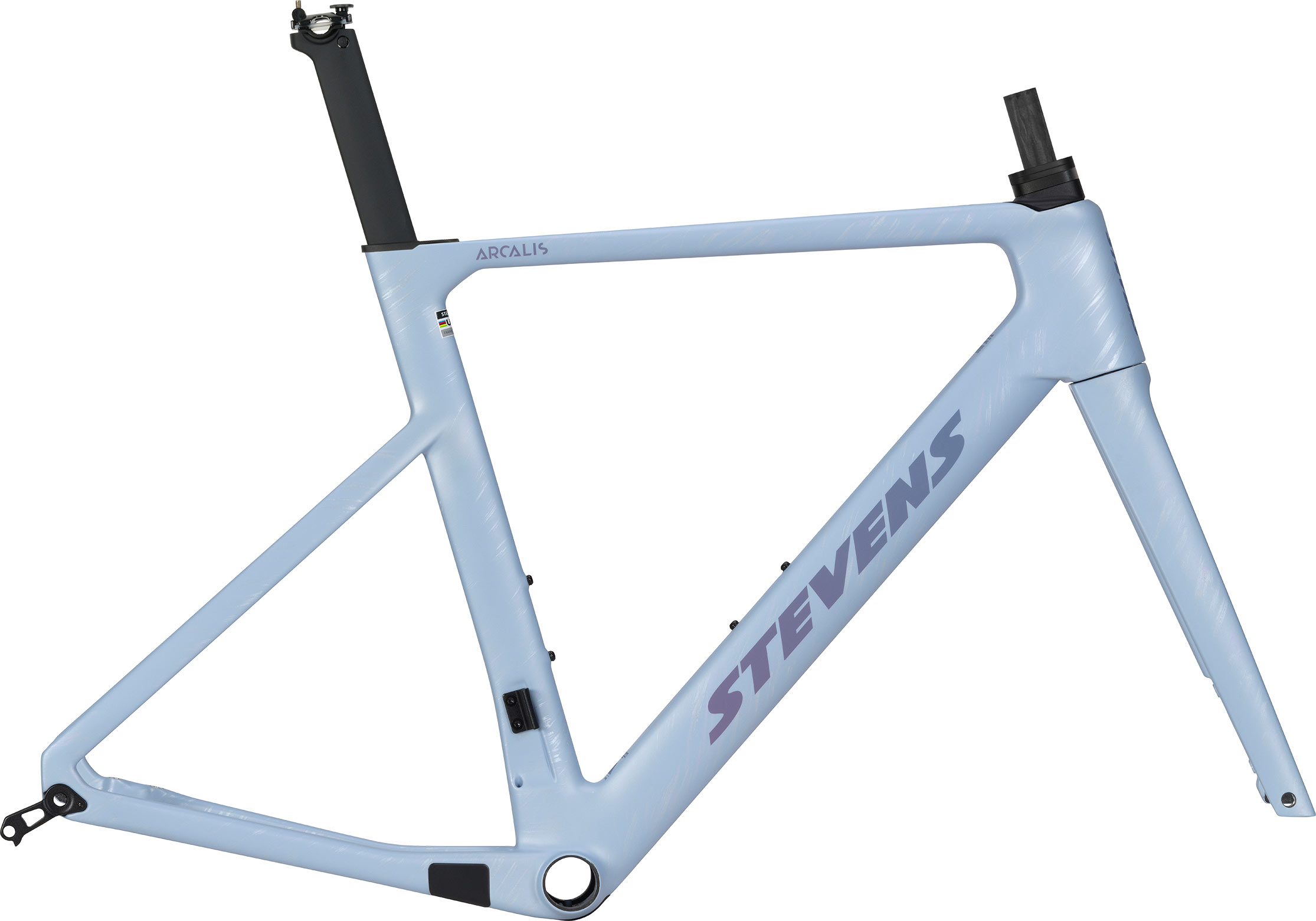

Frosted Ink

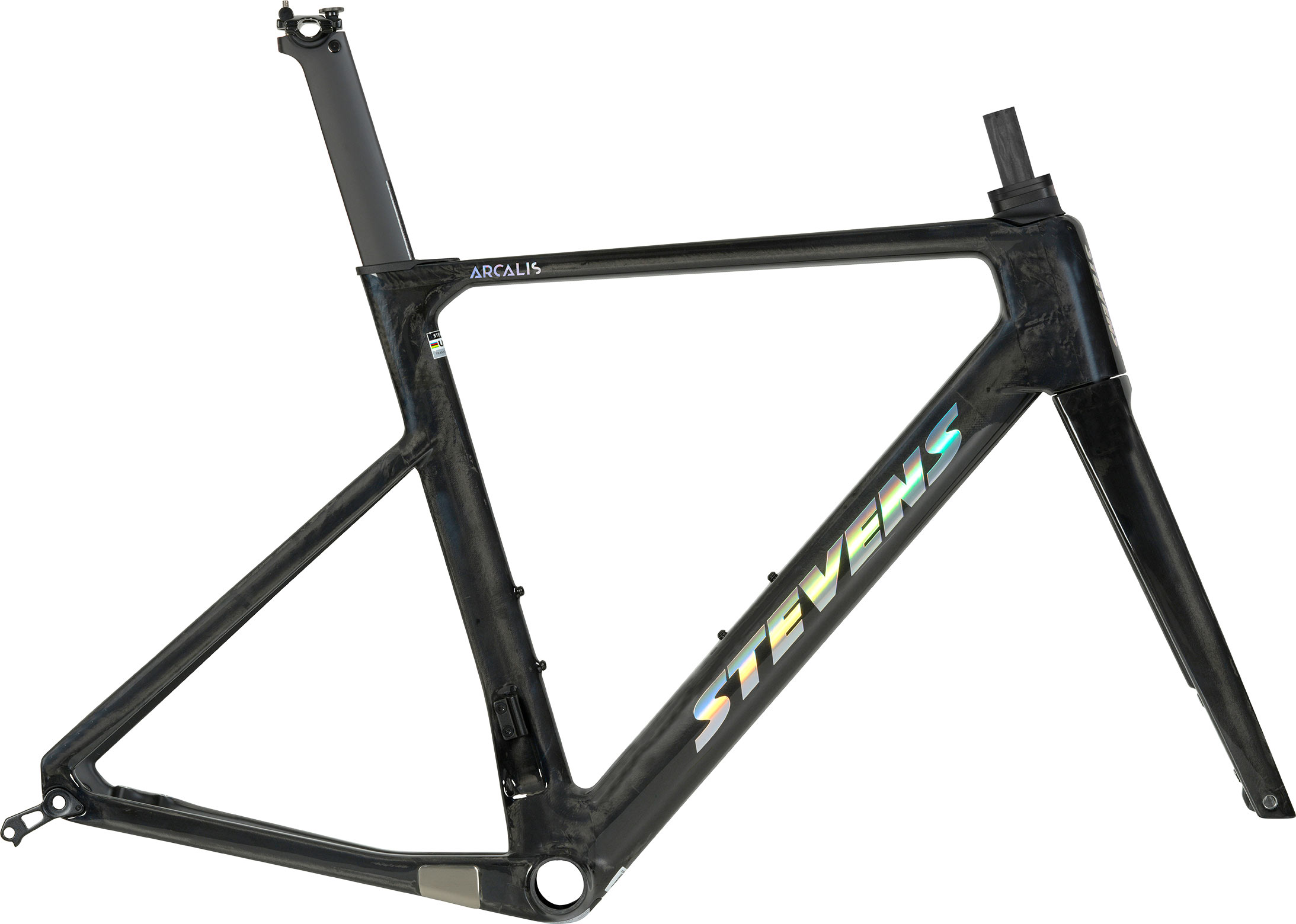

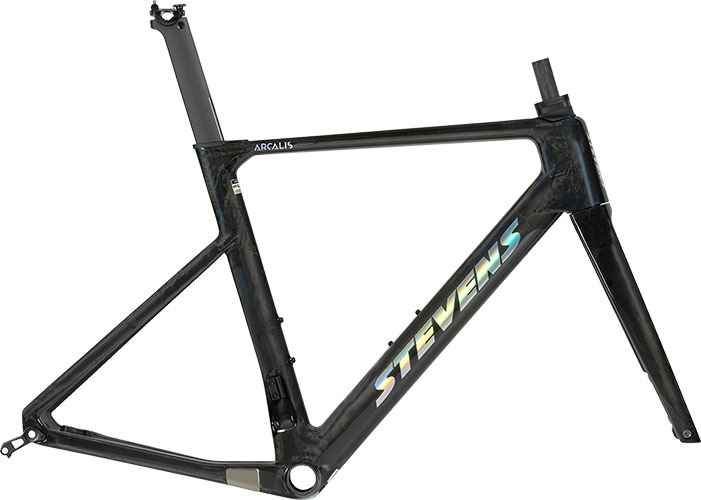

Carbon Black

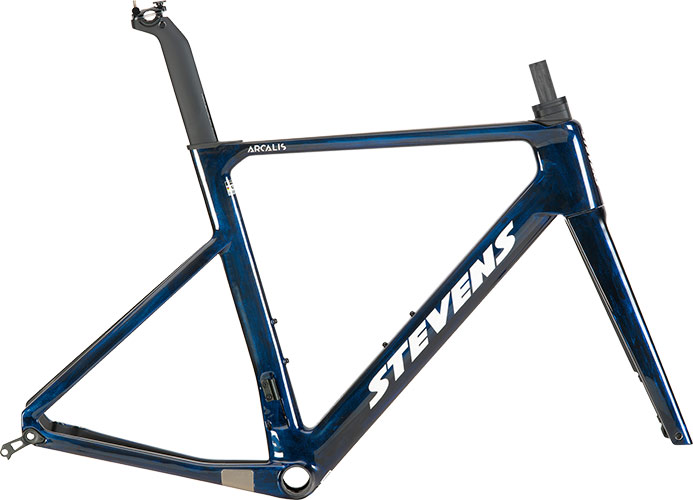

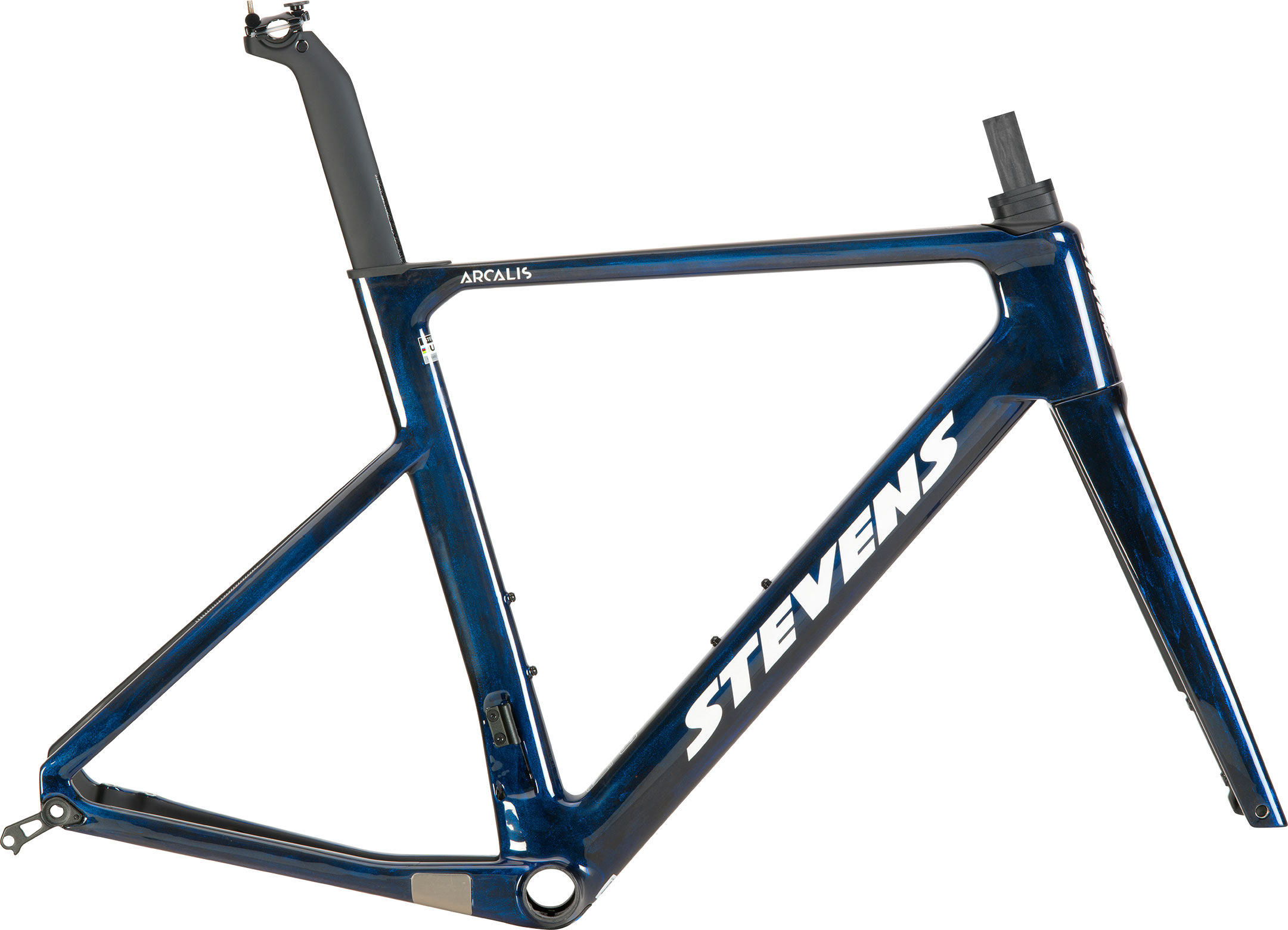

Blue Black

Prezzi

Kit Telaio con Reggisella in carbonio
2 799,00 €

Made for maximum speed

Whoever fights for every single second on the road, for every centimeter in a sprint to the finish, demands a road bike that lets them be better at exactly that difference. A bike that can hardly be faster, that can defy air resistance. The STEVENS Arcalis, with its frame weight of just over 950 grams and its outstanding aero characteristics, thanks in part to full cable integration, is just such a bike. The wind tunnel and numerous test victories have shown this.

  • Carbon performance model with maximum integration for absolute aerodynamics
  • Manufactured using SSL technology for low weight and optimum rigidity
  • Integrated seatpost, available in 0 mm or 20 mm offset
  • 30 mm tire clearance for ultimate comfort
  • Numerous innovative options in the configurator

Specifiche

Dettagli

Illustration may differ. Specification subject to change.

Telaio

Telaio
Carbon SSL Fiber
Forcella Frontale
STEVENS Full Carbon SL

Dati

Carico
115 kg
Colore(i)
Blue Black | Carbon Black | Dusty Pink | Frosted Ink
Frame weight
950 g
Fork weight
462 g
Taglie
48, 51, 54, 56, 58, 61 cm





Geometria

schematische Skizze eines Fahrrades mit eingezeichneten Geometrie-Messpunkten

I consigli sulle taglie online non sostituiscono la consulenza di un rivenditore specializzato. Serve come orientamento iniziale e può differire dalle preferenze personali. Un giro di prova offre il miglior confronto.

Altezza Telaio (cm)   48 51 54 56 58 61 Metodo di misura
Lunghezza tubo sella A1 507 522 550 573 593 621 nominale
Lunghezza tubo sella A2 471 497 517 536 554 576 dal mov.centrale a fine tubo sella
Lunghezza tubo sella A3 471 497 517 536 554 576 dal mov.centrale al tubo orizzontale
Lunghezza top tube B 496 512 530 550 565 581
Top tube orizzontale C 505 518 538 560 575 593 dal centro tubo sterzo al centro tubo sella
Angolo seriesterzo (°) D 71,8 72,5 73 73,5 73,5 74
Inclinazione tubo sella (°) E 75,5 74,5 74 73,5 73,5 73
Ruota ferma F 973 971 983 995 1010 1018
Lunghezza batti catena G 415 415 415 415 415 415
Lunghezza seriesterzo H 86 96 121 141 161 186
Inclinazione movimento centrale I 70 70 70 70 70 70 distanza dal mov.centrale al livello centro mozzi
Altezza movimento centrale K 272 272 272 272 272 272 distanza dal terreno
Inclinazione forcella L 45 45 45 45 45 45
Inclinazione M 36 26 33 38 39 45 distanza del livello tubo orizzontale (fronte - retro)
Raggio ruota davanti N1 342,5 342,5 342,5 342,5 342,5 342,5 tyred
Raggio ruota posteriore N2 342,5 342,5 342,5 342,5 342,5 342,5 tyred
Altezza regolabile O 746 765 787 806 824 846 dal top del tubo orizzontale al terreno*
Top tube height O1 404 423 445 464 482 504 standover height minus bottom bracket height
Altezza gambo forcella P 371 371 371 371 371 371 incl. Base tappo dello sterzo
Distanziale per movimento centrale - ruota anteriore Q 568 567 578 590 605 613
Reach R 378 379 387 397 407 411 Dall'albero delle pedivelle al centro serie sterzo, in orizzontale
Stack S 491 503 528 549 568 594 Dall'albero delle pedivelle al centro serie sterzo, in verticale
Stack/Reach (1:x)   1,3 1,33 1,36 1,38 1,4 1,45 Rapporto catasta da raggiungere
Set Spaziatori   3*5 + 2*10
    48 51 54 56 58 61

* measured 100 mm ahead of bottom bracket
